Zierick connectoren
Soldeervrije SMT connectoren

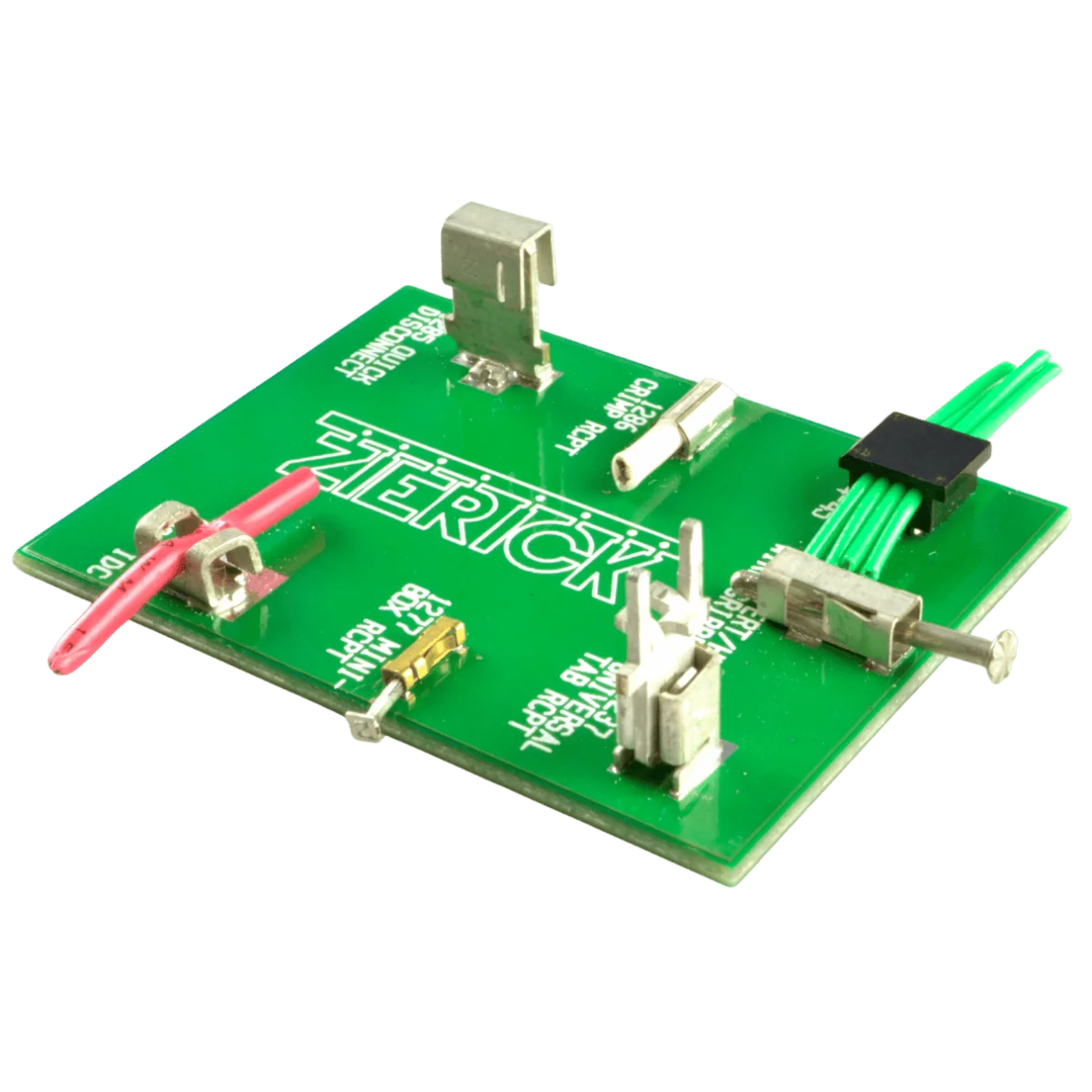

Vervang arbeidsintensief solderen door geautomatiseerde SMT-verbindingen
Met de innovatieve Insulation Piercing Terminals (IPT) biedt Zierick een efficiënte en betrouwbare oplossing om draden geautomatiseerd met een PCB te verbinden. Deze geavanceerde surface mount (SMT)-technologie combineert de voordelen van krimpen, insulation piercing en SMT assembly in één compacte connectoroplossing. Hierdoor wordt het traditionele, arbeidsintensieve soldeerproces volledig vervangen.
Sneller produceren, lagere kosten
Het resultaat is een sneller en efficiënter productieproces, een hogere betrouwbaarheid van de elektrische verbinding, een consistente productkwaliteit en aanzienlijk lagere assemblage- en productiekosten. Dankzij de automatisering zijn Zierick SMT connectoroplossingen bijzonder geschikt voor middelgrote en grote productieseries.
Bewezen in veeleisende toepassingen
Binnen Europa worden de Insulation Piercing Terminals veel toegepast in LED-verlichting, consumer electronics, industrial control en andere elektronische toepassingen waar snelheid, kwaliteit en betrouwbaarheid essentieel zijn. Bovendien beschikken de terminals over een UL-certificering, waardoor ze ook voldoen aan de eisen voor eindproducten die bestemd zijn voor de Amerikaanse markt.
Hier maakt Zierick het verschil voor jou
Geoptimaliseerd voor geautomatiseerde assemblage
De SMT-oplossingen van Zierick zijn ontworpen voor geautomatiseerde productieprocessen, waardoor de productie-efficiëntie toeneemt en de totale assemblagekosten afnemen.
Soldeervrije SMT-technologie
Zierick staat bekend om zijn innovatieve surface mount IDC terminals en SMT-oplossingen die traditionele soldeerverbindingen vervangen. Dit verkort de assemblagetijd en verhoogt de betrouwbaarheid van de verbinding.
Betrouwbare PCB-verbindingen
De unieke contacttechnologie van Zierick zorgt voor duurzame en trillingsbestendige verbindingen tussen draad en printplaat, zelfs in veeleisende elektronische toepassingen.
Compact en ruimtebesparend ontwerp
De compacte connectoren maken een efficiënte PCB-layout mogelijk en zijn ideaal voor toepassingen waar ruimte schaars is.

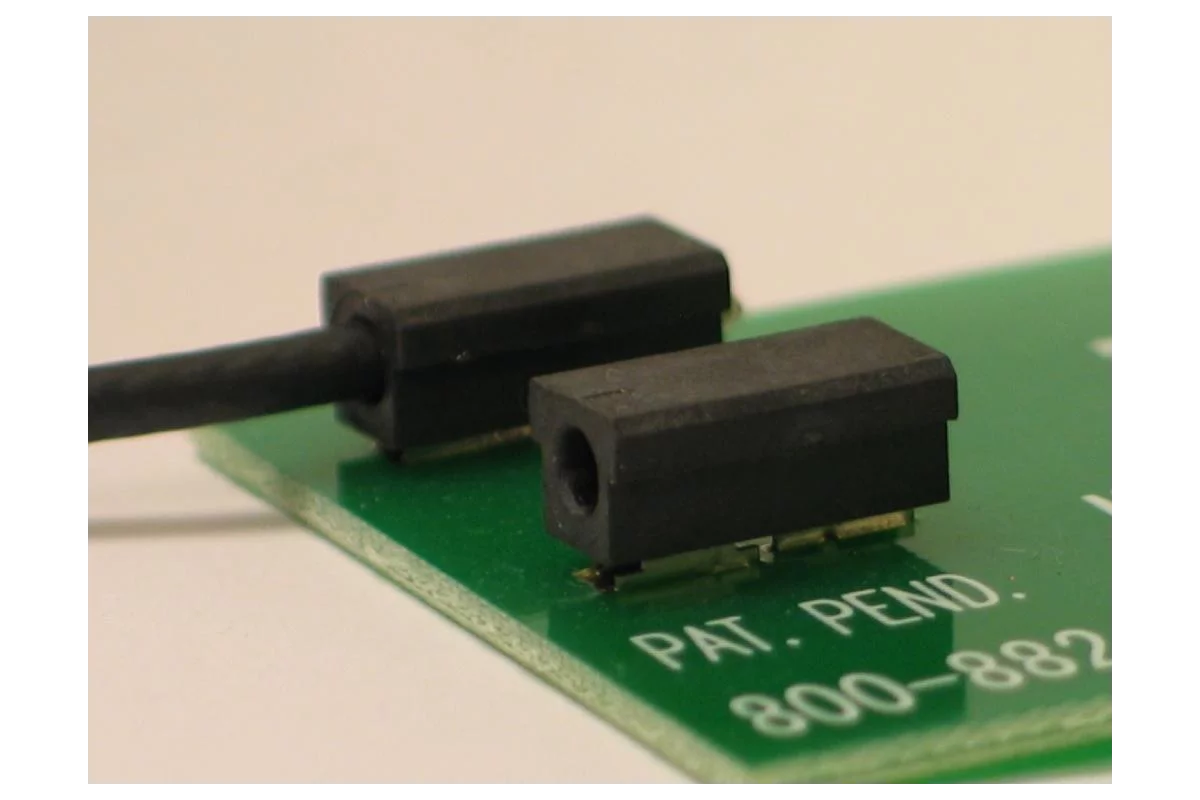

Hoe werkt de coaxiale piercingtechnologie van Zierick?
Allereerst worden de Insulation Piercing Connectors (IPC) op de PCB gemonteerd. Vervolgens wordt de kabel voorbereid door de buitenmantel te verwijderen en de afscherming over een lengte van ongeveer 6,35 mm te strippen. Beide bewerkingen worden in één proces uitgevoerd, wat de montagetijd aanzienlijk verkort.
De connector is voorzien van drie speciale piercing blades die de buitenmantel en het diëlektricum gelijktijdig op twee verschillende plaatsen doorboren. Door gecontroleerde druk uit te oefenen op de bovenzijde van de connectorbehuizing snijden de messen door de isolatie en ontstaat een veilige en betrouwbare elektrische verbinding, zonder dat solderen nodig is.
De montage kan eenvoudig worden uitgevoerd met een handgereedschap of een compacte pers. Dankzij de constante contactdruk van de piercing blades wordt iedere draad op een uniforme manier verbonden, wat resulteert in een hoge betrouwbaarheid en een consistente productkwaliteit.
